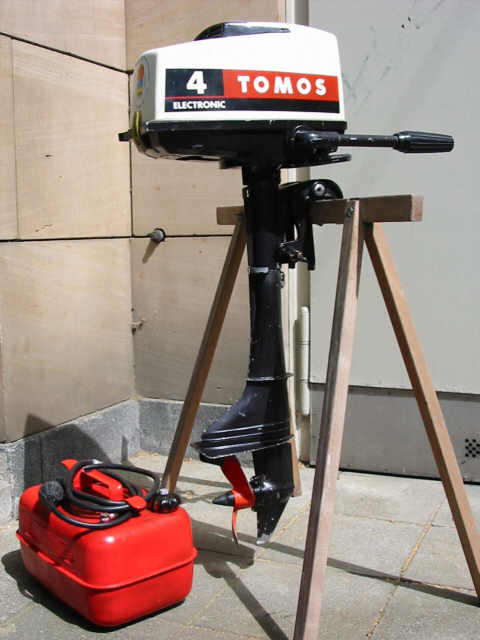

| Teil
Nr. in Explosions- zeichnung |
Teile
Nr. |
Bezeichnung |
Bemerkung |
Bild |
|
|
Zündkerze
NGK |
T3,5
/4/4,5/4,8/10/18 |
 |
| 32 |
206116
210846 (T4,8) |
Zündkerzenstecker |
NGK
Version
rostet nicht |
 |
| 10 |
206916/200/140 |
Propeller
alt, 2 Flügel |
Typ
1
alt
(bis ca 1985/1986)
Scherstift auf Rückseite des
Propellers gesteckt ->siehe Bild
Propellerwelle am Ende mit Gewinde
-> Propellerkappe geschraubt
Steigung Standard 140 (keine andere Steigung lieferbar) |

links: Vorderseite
rechts: Rückseite
|
| 10 |
212748 |
Propeller
neu, 2 Flügel |
Typ
2
neues
Modell
Scherstift durch Bohrung gesteckt
->siehe Bild
Propellerwelle am Ende ohne
Gewinde -> Propellerkappe gesteckt und mit Splint befestigt
Steigung Standard 140 (keine andere Steigung lieferbar) |

links: Vorderseite
rechts: Rückseite
|
| 34 |
240051
140 |
T4,8
Propeller, 3 Flügel |
Steigung
Standard 140 (keine andere Steigung lieferbar) |
 |
| 23 |
204368 |
Scherstift
alt (lang),
verhindert die Zerstörung von Getriebe und Propeller bei Grundberührung |
Typ
1
alle
T4 mit Gewinde am Ende der
Propellerwelle |
 |
| 23 |
212759 |
Scherstift
neu (kurz)
verhindert die Zerstörung von Getriebe und Propeller bei Grundberührung
|
Typ
2
alle
T4,5 und neuere T4
ohne Gewinde am Ende der
Welle |
 |
| 35
(T4,8) |
220922 |
Scherstift
T4,8 |
dicker
4mm!! |
 |
| 12 |
2 Versionen!!
Typ1 alt 203231
Typ2 neu 212757
|
Propellerkappe |
Typ
1: alt: mit Innengewinde
(Welle hat Gewinde am Ende),
Typ 2 neu ohne Innengweinde
mit Splint (Welle ohne Gewinde) |

links:
Typ 2: neu ohne Gewinde mit Splint
rechts:
Typ 1: alt mit Innengewinde |
| 9 |
212530
204646 |
Benzinanschluss
für Benzinschlauch vom Tank zum Motor |
passend
für alle Motoren |
 |
Benzinschlauch
intern |
|
Benzinschlauch
intern |
Benzinschlauch
"intern"
von Benzinstutzen am Gehäuse->Benzinfilter->Vergaser
WICHTIG: GEFAHR!!!!
ist oft porös (Hitze) ->Alter des
Motors!! |
|
| 6 |
204883 |
Benzinfilter |
|
 |
| 4
(T3,5) |
210605 |
Tankdeckel
intern |
|
 |
| 2
(T4-4,8) |
204675 |
Tankdeckel
extern |
|
 |
| 22 |
206523 |
Propellerwelle
alt mit Gewinde
Typ 1 |
bis
ca. 1985/1986 mit
Gewinde
Scherstift lang |
|
| 22 |
212745 |
Propellerwelle
neu ohne Gewinde Typ 2 |
ab
ca. 1985/1986 ohne Gewinde
Propellerkappe wird mit Splint befestigt, Scherstift kurz
(alle Tomos 4,5 und 4,8 haben die neuere Version) |
 |
| 24 |
37034 |
Propellerwellen
Stift |
|
|
| 14 |
44846 |
Simmerring |
Muß
bei Getriebeölaustritt gewechselt werden |
 |
| 20 |
201944 |
Dichtungsgummi
am Propeller |
Muß
bei Getriebeölaustritt gewechselt werden |
 |
| 7
(T3,5) |
210616 |
Gummi
zum Vergaser T3,5 |
oft
rissig |
 |
21
(T4-4,8) |
204695 |
Gummi
zum Vergaser T4 - 4,8 |
oft
rissig |
 |
| 25 |
202065 |
Schraube
Getriebe |
|
|
| 26 |
203277 |
Dichtung
Schraube Getriebe |
Noch
vorhanden?
Getriebeölaustritt? |
|
| 18 |
204277 |
Unterbrecher |
|
 |
| 25 |
204278 |
Kondensator |
Austauschen
bei schlechten Starteigenschaften im warmen Zustand |
 |
| 11 |
201941 |
Gummi
auf altem Propeller |
passt
auch unter Motorblock |
 |
| 15 |
32137 |
Sprengring |
|
 |
| |
? |
Stromstecker
neues Modell |
neues
Modell |
|
| 2 |
206661 |
Dichtung
Vergaser |
|
|
| 4 |
35032 |
Lager |
klein |
 |
| 6 |
35072 |
Lager |
groß |
 |
| 18
(T3,5) |
208387 |
Absperrhahn |
T3,5
Motor mit internem Tank |
 |
| 9 |
205166 |
Pinne
Bowdenzug Anschlag |
|
|
| 1 |
205011 |
Abstreifringe |
d=42mm
(Standard) |
 |
Dichtungen
T4
-10-18 |
|
Dichtungen
für Motorblock, Auspuff, Vergaser im Online Shop |
|

usw. |
|
|
Plastikteil
zum Schalten T4,5 |
T4,8
hat Kreuz dort wo Loch ist |
|
| T10-18 |
210072 |
Starterritzel |
|
 |
| 18
(T10-18) |
210245 |
Impeller
T10 /18 |
|
 |
